ダブルライン
高圧注入ポンンプ
DOUBLEーLINE INJECTION PUMP

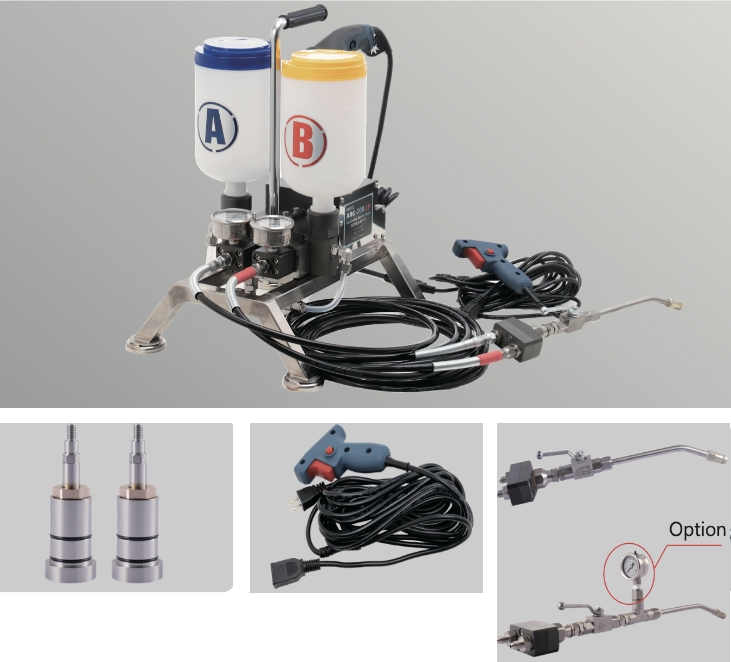

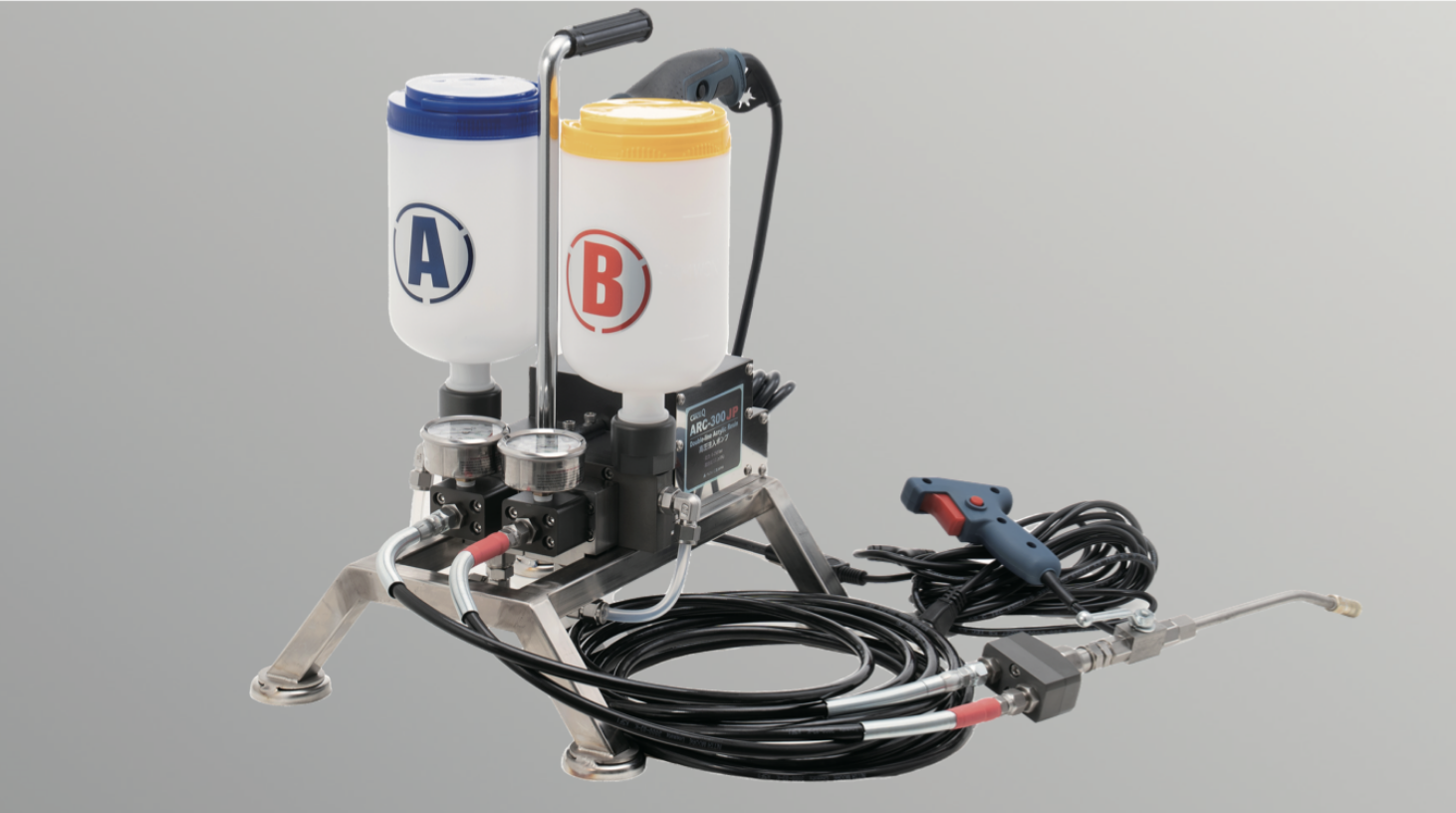

ARC-300JP
- 2液混合ヘッドを搭載（同時注入が可能）
- コンパクトで軽量な設計
- 操作・清掃が容易
- 接液部は耐蝕材料（SUS）を使用
納入範囲
駆動部、圧力計ユニット（0〜700 bar）×2
半透明樹脂製タンク×２（容量各２ℓ）
高圧ホース（SUS製 #30028 φ4.8mm）×２（各５ｍ）
2液混合ヘッド一式
仕様

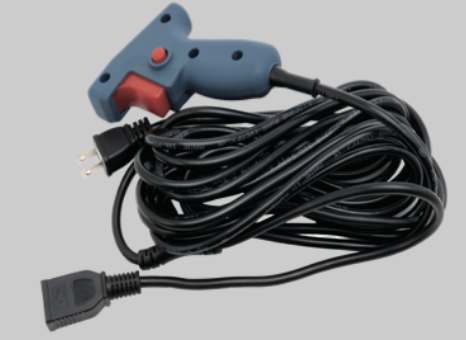

- 簡単操作スイッチを装備

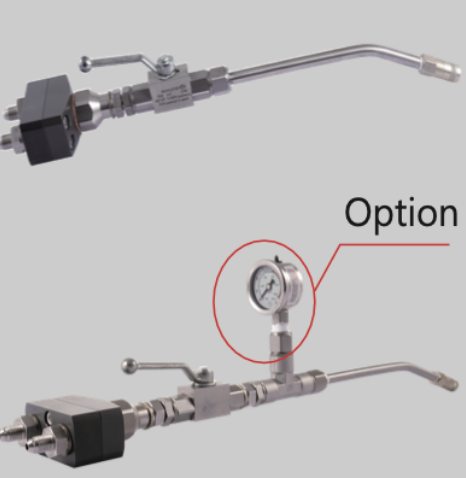

- 注入ガン用の圧力計はオプション
使用可能材料
- 2液混注入樹脂（2-components injection resin）
- アクリル樹脂（Acrylic resin）
技術データ
| 作動圧力 | 0~250bar |
|---|---|
| 吐出量 | 1.2ℓ/min |
| 混合比 | 1：1（±５％） |
| 重量 | 16.5kg |
| 外形寸法（幅／奥行／高さ） | 33／40／50 cm |
| 電源／モーター出力 | AC100V 50〜60Hz／750W |

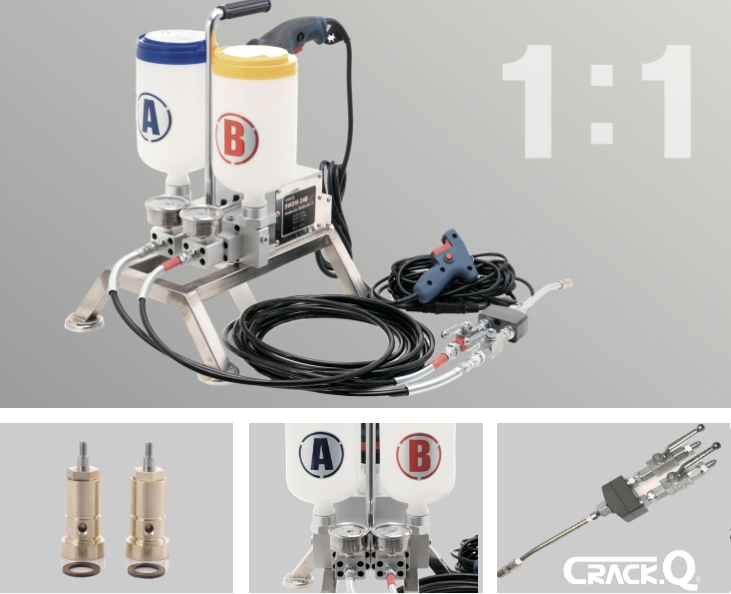

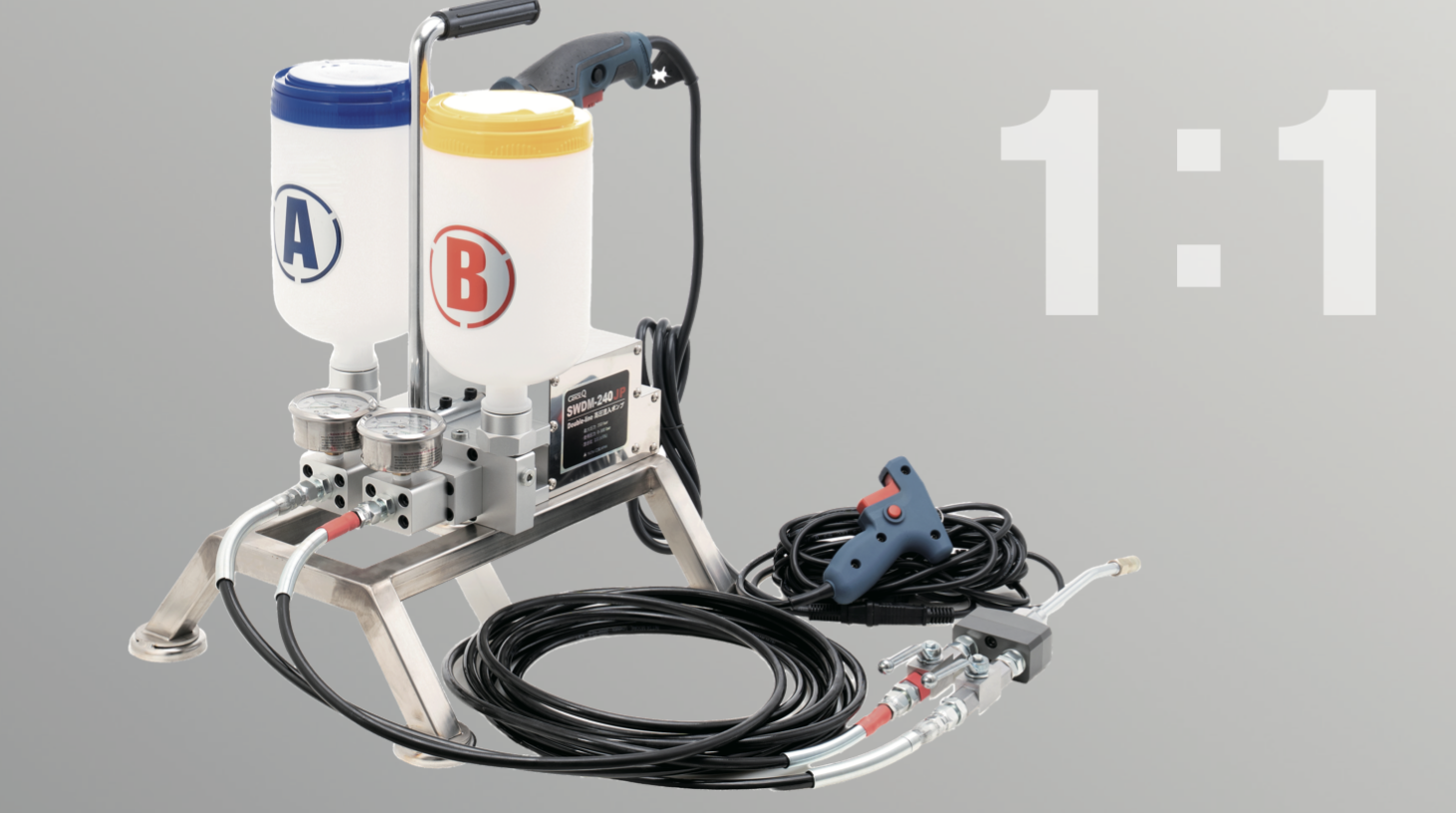

SWDM-240JP
- 圧力と流量の調整が容易
- コンパクトで軽量な設計
- 操作・清掃が容易

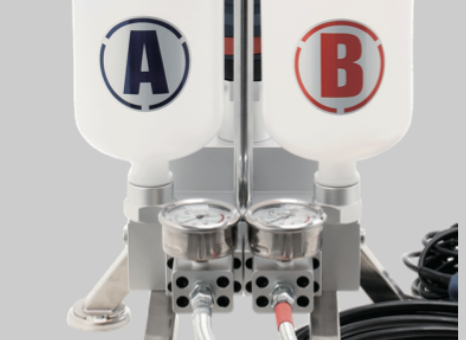

納入範囲
駆動部、圧力計ユニット（0~700bar）×2
高圧ホース（NO.03 Φ4.8mm）×２（各5m）

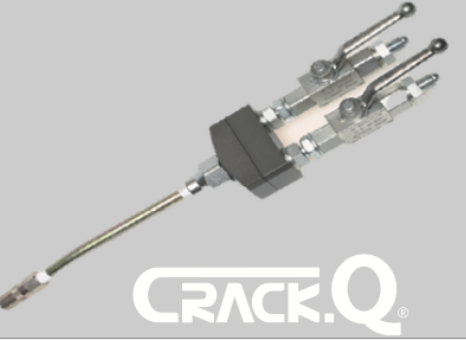

高圧ボールバルブ×2
半透明樹脂製タンク×２（容量各２ℓ）
硬化時間の短い高強度ポリウレタン樹脂の2液注入対応タイプ
仕様

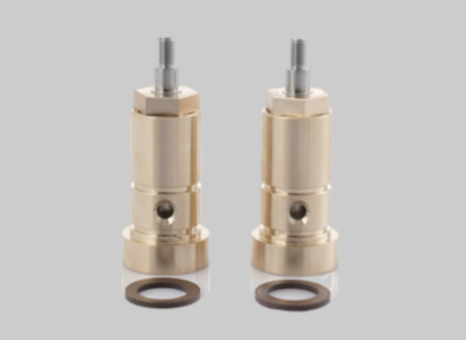

- シリンダー径：2×φ10mm（0.65ℓ/min×2＝合計1.3ℓ/min）
- 速度と圧力の調整は現場条件により異なります。
- 油圧式圧力計はオプション
使用可能材料
- ポリウレタン樹脂（PUR resin）
- ポリウレタンフォーム系樹脂（SPURフォーム）
技術データ
| 使用圧力 | 0~300bar |
|---|---|
| 吐出量 | 2×0.65ℓ/min（1.3ℓ/min） |
| 混合比 | 1：1（±５％） |
| 重量 | 17.0kg |
| 外形寸法（幅／奥行／高さ） | 32／45／47 cm |
| 電源／モーター出力 | AC100V 50〜60Hz／750W |

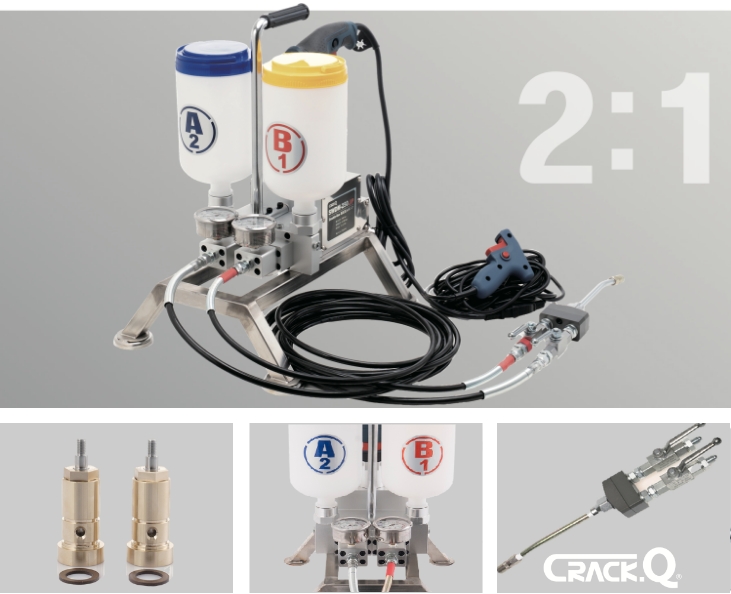

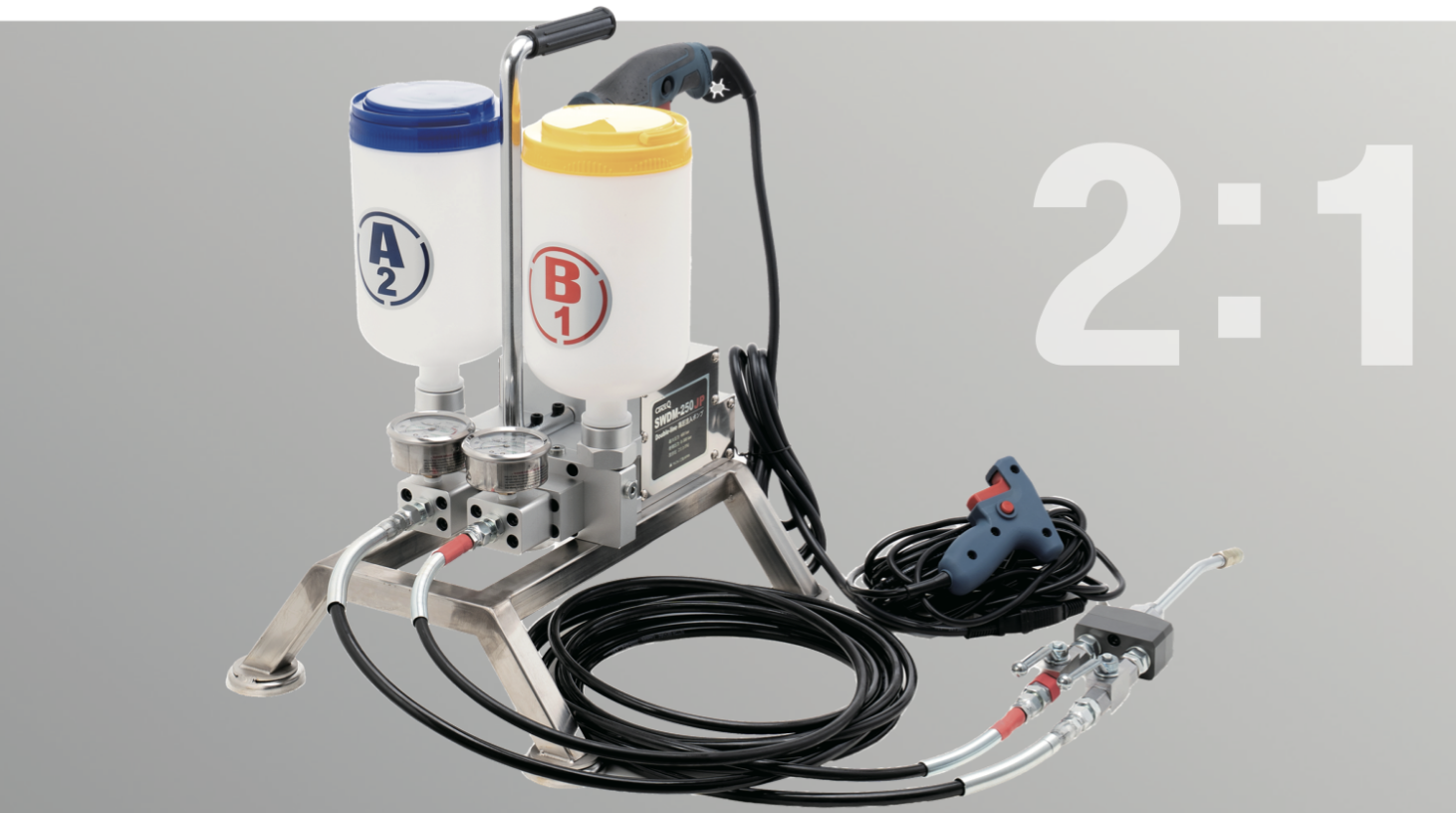

SWDM-250JP
- 圧力・流量の調整が容易
- コンパクトで軽量な設計
- 操作・清掃が容易

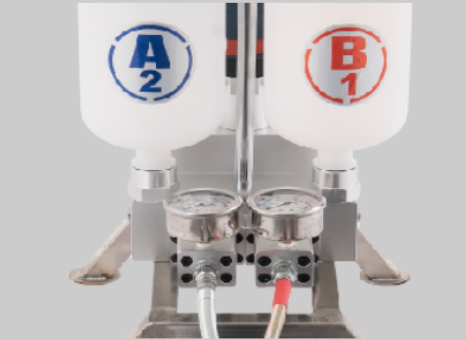

納入範囲
駆動部、圧力計ユニット（0~700bar）×2
高圧ホース：Aライン φ4.8mm（No.03）×5ｍ、Bライン φ3.4mm（No.02）×5ｍ、
2液混合ヘッド、半透明樹脂製タンク×２（容量各２ℓ）
仕様

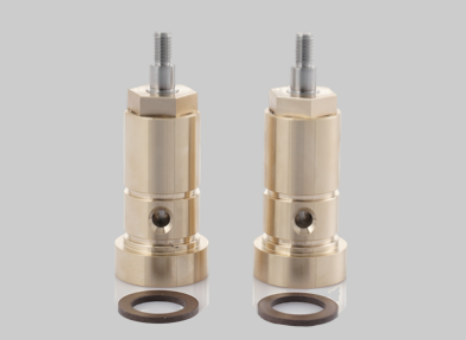

- シリンダー径：φ10mm＋φ7.4mm（A0.7×B0.4＝合計1.1ℓ/min）

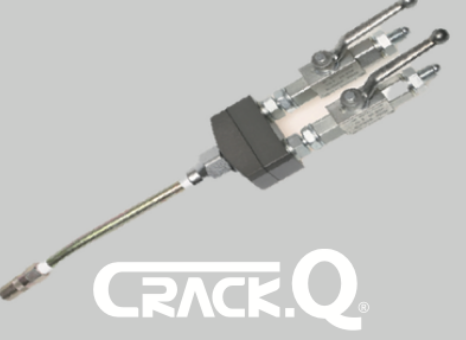

- 2液混合ヘッド搭載
- 速度と圧力の調整は現場条件により異なります。
- 注入ガン用の圧力計はオプション
使用可能材料
- エポキシ樹脂（Epoxy resin）
- ポリウレタンフォーム系樹脂（SPURフォーム）
技術データ
| 使用圧力 | 0~300bar |
|---|---|
| 吐出量 | 1.1ℓ/min（A：0.7ℓ/min B：0.4ℓ/min） |
| 混合比 | 2：1（±５％） |
| 重量 | 15.0kg |
| 外形寸法（幅／奥行／高さ） | 32／45／47 cm |
| 電源／モーター出力 | AC100V 50〜60Hz／750W |
